Do-It-Yourself Electrochemical Machining v2.0 Barrelmaking Package


Dies ist das aktualisierte DIY 9x19mm ECM Barrelmaking Tutorial. Dieses Setup und dieser Prozess wurden gegenüber der vorherigen Version erheblich verfeinert und sollten nun in der Lage sein, einen Standard für zukünftige ECM-Projekte festzulegen. Spätere Aktualisierungen dieses Projekts enthalten Optionen für verschiedene Lauflängen, Kaliber usw.
Ein Hinweis, den Sie frühzeitig beachten sollten: Der in der ersten Version dieses aktualisierten Prozesses enthaltene Gewehrdorn / -aufbau ist ein progressiver Gewehrdorn. Dies bietet interessante Vorteile für den von Ihnen hergestellten Lauf. Sie sollten sich jedoch bewusst sein, dass Ihre Lauflänge 4,5 “betragen muss ( 114,3 mm) aufgrund der Funktionsweise des progressiven Gewehrs (es kann zwischen 109,2 mm (4,3 “) und 119,4 mm (4,7”) liegen, kann aber nicht viel kürzer oder länger sein).

Hinweis:
Dieses Dokument enthält allgemeine Informationen und Druckinformationen. Ausführliche Anweisungen finden Sie im Ordner “Dokumentation”.

Druckeinstellungen:
** Alle STL-Dateien sind korrekt skaliert und ausgerichtet. ** Die Ausrichtung oder Skalierung von Teilen muss nicht geändert werden. Dies kann zu Problemen führen.

Nur zwei der Teile sollten mit Stützen bedruckt werden – dies sind der Kammerendpilot und der Kehlkopfpilot. Drucken Sie diese Teile mit “Unterstützungen nur vom Druckbett”.
Alle anderen Teile sollten ohne Träger gedruckt werden.

*** Druckeinstellungen für alle Teile ***
Material: eSun PLA +
Füllung: 100%
Temperaturen: 230C Düse / 60C Bett
Lüfter: Auf Aus stellen (Einstellung “Lüfter immer an” ausschalten), automatische Kühlung aktivieren (falls eine solche Option vorhanden ist) mit einer Geschwindigkeit zwischen 35% min und 60% max. Kann für Brücken 80% betragen (Ihre genauen Einstellungen hängen davon ab) auf Ihrem Drucker und Slicer, aber eine geringe Kühlung ist erwünscht)
Düse: MUSS 0,4 MM SEIN
Schichthöhe: Empfehlen Sie dringend 0,15 mm oder 0,16 mm für alle Teile mit Ausnahme des Gewehrdorns. Verwenden Sie für den Gewehrdorn eine Schichthöhe von 0,12 mm. Dadurch können die Drähte leichter in den Dorn eingebaut werden.
Betthaftung: Klebestift oder Haarspray oder beides

Alle anderen Einstellungen können / sollten als Standardeinstellungen beibehalten werden oder was auch immer Sie wissen, funktioniert am besten mit Ihrem Drucksetup.

Der Ordner “Alternative Teile” enthält alternative Lösungen, die Sie drucken können, z. B. die Schlaucharmaturen.

Download Files: http://www.mediafire.com/file/t52mtxunjzl2a4y/ECM+v2.0.1+Barrelmaking+PackageV2.zip/file

Shopping Liste:

Switching Regulator

Switching Regulator DC Power Supply LW-K301 30V 10A LED Display Adjustable Switching Regulator DC Power Supply LW-K3010D Laptop Repair Rework 110v - 220v
Switching Regulator DC Power Supply LW-K301 30V 10A LED Display Adjustable Switching Regulator DC Power Supply LW-K3010D Laptop Repair Rework 110v - 220v

frischwasser pumpe

Coolty Hochdruck Membran Wasserpumpe DC 12V
Coolty Hochdruck Membran Wasserpumpe DC 12V
100PSI 4L / Min für Wohnwagen Bootsreinigung Waschen und Gartenbewässerung

Rundstab 6mm

Edelstahl Rundstab VA V2A 1.4301 blank h9 Ø 6 mm
Edelstahl Rundstab VA V2A 1.4301 blank h9 Ø 6 mm

Stahlrohr Hydrauliklegierung Präzisionsstahlrohr

Barrel Stock - 16mm OD, 8mm ID, Pre Hardened
Barrel Stock - 16mm OD, 8mm ID, Pre Hardened

Insulated wiring

https://tinyurl.com/y2tgzcbh

Aligator clips

tinyurl.com/yfwy5nxy

Pump power source

https://tinyurl.com/yxcr5r9p

10×13 PVC Schlauch

https://amzn.to/3bQnPXL

10×13 PVC Schlauch

https://amzn.to/2LQly41

Alternative link: https://tinyurl.com/y6y6qg8a

Fittings

https://amzn.to/35V2TuQ

Multimeter

https://amzn.to/2LQlUaR

Lötkolben

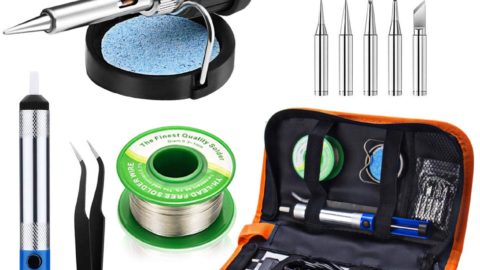

Lötkolben Set, Preciva 60W Lötkolben mit Temperatur
Lötkolben Set, Preciva 60W Lötkolben mit Temperatur

Kupferdraht 0.8mm

https://amzn.to/38ZHeUa

Alternative link: https://tinyurl.com/y2uvzlnc

Feilen

10 pieces metal file set
10 pieces metal file set
feilen

kabelbinder

https://amzn.to/2LLzfBn
